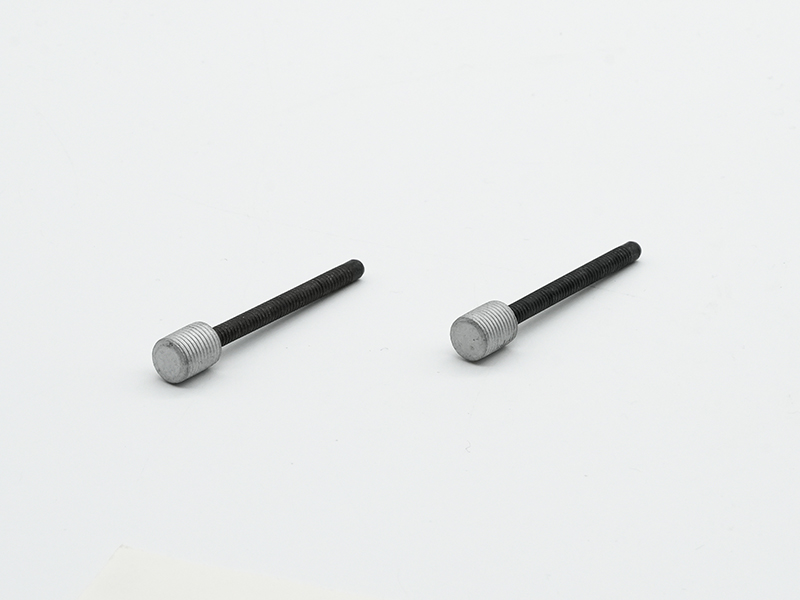

El protetor de ła cavija, ła stesa de fissasión esterna BSL®, conosùo anca come rivet plug, ła xe bona pa ła sigiładura a presion deła cavità dei sistemi de aria e idraułici dełe machine. I materiałi de baxe adatà pa el sistema i xe łe leghe de aluminio, ghisa e aciaio.
Senari de utiłixo
I tappi de riveti serà in aluminio i xe divixi in tipo a alta presion e tipo basa presion, che i vien doparài rispetivamente in un anbiente indove el diametro del buso de sigiładura el xe de 4mm~12mm e ła presion de sigiłansa el xe pi grando de 30MPa, e el diametro del foro de sigiłansa el xe de 8mm~16mm e ła presion de sigiłansa ła xe manco de 30mm .
dimension
Tòła 1 Tapo de riveto serà in asiàio de aluminio normałe (rexistensa masima a ła presion 20 MPa, presion nominałe de laoro 3 Mpa)
| Codice del prodoto | Apertura aplicabiłed0 | d0 | D | L | d | A | M0 | ||
| Min | Max | Nominałe | Max | Max | varda | varda | Max | ||
| B6021-04 | 4 | 4.0 | 4.15 | 4 | 3.83 | 6.5 | 1.9 | 40 | 6.5 |
| B6021-05 | 5 | 5.0 | 5.15 | 5 | 4.83 | 7.1 | 2.2 | 40 | 7.1 |
| B6021-06 | 6 | 6.0 | 6.15 | 6 | 5.82 | 8.5 | 2.7 | 50 | 8.5 |
| B6021-07 | 7 | 7.0 | 7.15 | 7 | 6.82 | 9.8 | 3 | 50 | 9.8 |
| B6021-08 | 8 | 8.0 | 8.15 | 8 | 7.72 | 11 | 3.45 | 51 | 11 |
| B6021-09 | 9 | 9.0 | 9.15 | 9 | 8.78 | 12.5 | 3.8 | 53 | 12.5 |
| B6021-10 | 10 | 10.0 | 10.15 | 10 | 9.78 | 14 | 4.35 | 53 | 14 |
| B6021-12 | 12 | 12.0 | 12.15 | 12 | 11.78 | 15.5 | 5 | 62 | 15.5 |
| B6021-14 | 14 | 14.0 | 14.15 | 14 | 13.78 | 16 | 6 | 59 | 16 |
Tòła 2 Riveto serà in asiàl de aluminio co aneło (rexistensa masima a ła presion 20MPa, presion nominałe de laoro 3Mpa)
| Codice del prodoto | Apertura aplicabiłed0 | d0 | D | L | d | A | M0 | ||
| Min | Max | Nominałe | Max | Massimo | varda | varda | Max | ||
| B6022-04 | 4 | 4.0 | 4.15 | 4 | 3.95 | 5.5 | 2.1 | 41 | 5.5 |
| B6022-05 | 5 | 5.0 | 5.15 | 5 | 4.95 | 6.5 | 2.4 | 41 | 6.5 |
| B6022-06 | 6 | 6.0 | 6.15 | 6 | 5.95 | 7.5 | 2.9 | 51 | 7.5 |
| B6022-07 | 7 | 7.0 | 7.15 | 7 | 6.95 | 8.5 | 3.1 | 51 | 8.5 |
| B6022-08 | 8 | 8.0 | 8.15 | 8 | 7.85 | 9.5 | 3.65 | 51 | 9.5 |
| B6022-09 | 9 | 9.0 | 9.15 | 9 | 8.95 | 10.5 | 4 | 53 | 10.5 |
| B6022-10 | 10 | 10.0 | 10.15 | 10 | 9.95 | 11.5 | 4.5 | 56 | 11.5 |
| B6022-12 | 12 | 12.0 | 12.15 | 12 | 11.95 | 13.5 | 5.3 | 61 | 13.5 |
| B6022-14 | 14 | 14.0 | 14.15 | 14 | 13.95 | 15.5 | 6 | 61 | 15.5 |
Tòła de łe prestasión
Tipo alta presion – tapo de riveto tipo chiuso in aciaio de aluminio (resistensa massima a ła presion 30MPa, presion nominałe de laoro 6Mpa). Tipo a basa presion – tapo de riveto de tipo serà in asiàl de aluminio (rexistensa masima a ła presion 20MPa, presion nominałe de laoro 3MPa)
Tratamento deła superfisie
| tipo | Spina | Corpo de unghia | ||
| Materiale | Tratamento deła superfisie | Materiale | Tratamento deła superfisie | |
| B6011 in aluminio in aciaio riveto de tipo verto | Lega de aluminio | Lustro naturałe | Acciaio al carbonio medio | Zincamento |
| B6021 Rivet chiuso in aciaio in aluminio
(Tipo ordinario) B6022 Rivet chiuso in aciaio in aluminio (Con tipo anello) |
Fosfato | |||
| B6031 Rivetto a fine aperto in tutto acciaio | Tornitura de l’aciaio | Fosfato | Acciaio al carbonio medio | Fosfato |
Metodo de instałasion
I strumenti de rivetamento racomandài pa i tappi de riveti i xe i pistole a rivette pneumatici e i pistole a rivette ełètrici personalixài da Bosch.
I parametri de progetasion prinsipałi del set conpleto de atresi de riveti i xe i seguenti:
1) Pistola de rivete pneumatica:
| projeto | Dimandar |
| Forma de energia: | Pneumatica, presion de laoro 0,5～0,7 MPa |
| Tension de laoro: | 1) Modèo a basa tension LQ: 11000N
2) Modèo de tension media MQ: 23000N 3) Modèo a alta tension HQ: 42000N |
| Spesifegasión del tapo de rivet: | Tutti i tipi di tappi rivetti, 4mm～18mm |
| Durada del progeto del strumento: | Garantìo da esar doparà 200.000 volte sensa guasti mecanici o ełètrici |
| Ciclo de manutension dei strumenti: | 5000 volte o 1 mese de funzionamento continuo, smontare la canna per la pulizia |
| Vita dei acesori de unghio de pistola: | 50000Seconda clase |
2) Pistola de riveto eletrico:
| projeto | Dimandar |
| Forma de energia: | Eletrica (bateria al litio), 20V/2.0Ah |
| Tension de laoro: | Modèo a trasion media MD: 24000N |
| Spesifegasión del tapo de rivet: | Tapo de riveto verto in tuto in aluminio 4mm～18mm |
| Durada del progeto del strumento: | Garantìo da esar doparà 200.000 volte sensa guasti mecanici o ełètrici |
| Ciclo de manutension dei strumenti: | 5000 volte o 1 mese de funzionamento continuo, smontare la canna per la pulizia |
| Durata deła bataria (nùmaro de riveti par bataria): | 5000～10000 volte |
| Tempo de ricarica: | 2h |
| Vita dei acesori de unghio de pistola: | 50000Seconda clase |
