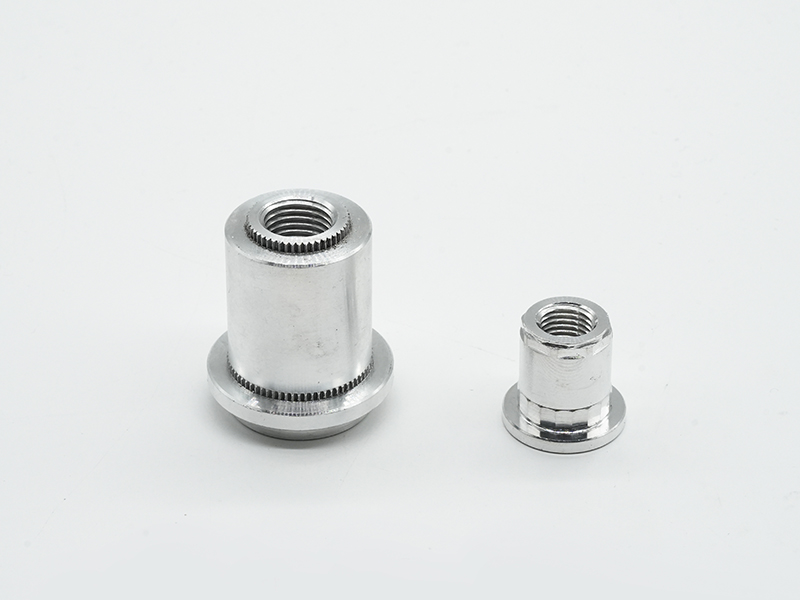

Łe parti deła manega BSL® łe pol far crésar ła forsa dełe conesion struturałi locałi metendo profili de aluminio e dando suporto ai buxi filetài interni.
Adato pa i profili de aluminio retangołari, che i fornise na strutura de conesion de fileti interni pì forte.
Ła serie de prodoti pa ła manega ła xe adatà a diversi spesori de piastre, alta forsa de tiramento e alta torsion, i ga bone prestasión anti-rotasion, granda deformasion de espansion, basi requixidi de precision e posisionamento dei buxi, e alta eficiensa de instałasion.
Senari de utiłixo
Ła serie de maneghe BSL® ła include maneghe in lega de aluminio e maneghe in asiàl secondo el materiałe, e fileti de foro, fileti de fori ciechi e fori lisi secondo el tipo de foro.
Tipo de specifiche: M6-M14, o varie specifiche di fori cilindrici non filettati.
dimension
| Codice del prodoto | D | L | d | d1 | d3 | k | d3 | d0 | h | h1 | L0 |
| Nominałe | Nominałe | Nominałe | Nominałe | Nominałe | Max | ||||||
| B5012-TT-080300 | M6 | 25 | 11 | 9 | 14.6 | 3.0 | 11 | 9 | ＞2.0 | ＞2.0 | 25 |
| B5012-TT-080300 | M8 | 25 | 13 | 11 | 16.6 | 3.0 | 13 | 11 | ＞2.0 | ＞2.0 | 25 |
| B5012-TT-080300_P125 | M10×1.25 | 30 | 17 | 15 | 20.6 | 3.0 | 17 | 15 | ＞2.0 | ＞2.0 | 30 |
Nota 1: Codice P125 significa filo fino, passo P = 125mm.
Łe spesifeghe no ełencàe inte ła tabeła łe pol esar personalixàe in base ałe dimension de l’instalasion del profiło.
Tòła de łe prestasión
| Spesifegasion del fiło
D（mm） |
Protesion dała carga del fileto
N（min） |
Torsion de guastoN.M(min) | Forsa de spinta
N（min） |
Forza de tiro
N（min） |
| M6 | 17200 | 15 | 2500 | 5000 |
| M8 | 38100 | 39 | 2500 | 20000 |
| M10×1.25 | 60300 | 73 | 2000 | 20000 |
Metodo de instałasion
1.1 Pasi de instałasion del prodoto
I pasi de atresi e de instałasion doparài pa l’instalasion deła manega i xe mostrà neła figura soto.
Dopara un equipagiamento idraułico CNC pa ła stanpa, e l’equipagiamento el ga da vér un sistema de controło co presion de laoro, corsa de laoro e vełocità regołabiłi.
El profiło el ga da esar tegnùo stabiłe e orizontałe durante el montajo deła stanpa, e el so ase el ga da esar tegnùo perpendicołare al piano del profiło. El proceso de presion el ga da esar liscio e cargà in modo uniforme, e ła vełocità de presion e ła presion de laoro łe ga da esar conforme ai recuisiti deła toła 5.
Dopo vérghe presionà, ła superfisie deła boca deła manega ła ga da esar a liveło del piano del profiło o un fià pì basa del piano del profiło.
